Radiální ventilátor ECOAIR DLC ECOWATT

Radiální ventilátor ECOAIR DLC ECOWATT

ECOAIR LC ECOWATT je vysokotlaký ventilátor do koupelny pro odvětrávání pomocí dlouhého potrubí nebo odvodem do šachty. Lze umístit do stropu. Vhodný je pro větrání místností s nepravidelým používáním a prostor s problémy s vlhkostí.

PŘEDNOSTI

Je malý, díky chytré konstukci lze vyměnit za axiální ventilátor bez nutnosti vysekávat větší díru do zdi. Ventilátor zasunete do potrubí o průměru 100 mm a následně jen přišroubujete do hmoždinek, nebo přilepíte pěnou. Na rozdíl od jiných radiálních "krabicových" ventilátorů na omítku ECOAIR LC ECOWATT ma na zdi jen mřížku (krycí desku).

Varianty ventilátorů ECOAIR LC ECOWATT:

• S -  trvalý chod s nízkým průtokem, zvýšení (boost) se provádí externím spínačem. Přerušovaný chod zajišťuje spuštění ventilátoru až po sepnutí spínače.
• T - trvalý chod s nízkým průtokem, zvýšení (boost) se provádí externím spínačem, nastavitelný doběh 1-30 min. Přerušovaný chod zajišťuje spuštění ventilátoru až po sepnutí spínače a po vypnutí spínače ventilátor běží po dobu nastaveného doběhu.
• H - trvalý chod s nízkým průtokem, zvýšení (boost) interním čidlem vlhkosti, nastavitelný doběh 1–30 min. Přerušovaný chod zajišťuje automatické spuštění ventilátoru až po zaznamenání zvýšené vlhkosti dle nastavení čidla a doby doběhu.
• M - stejné funkce jako H, navíc obsahuje tahový spínač přímo na skříni ventilátoru.
• D - trvalý chod s nízkým průtokem, zvýšení (boost) se provádí interním infračerveným čidlem pohybu, nastavitelný doběh 1–30 min. Přerušovaný chod zajišťuje automatické spuštění ventilátoru až po zaznamenání pohybu.

ECOAIR DLC ECOWATT má velmi nízký příkon rovnající se slabé LED žárovce: 0,8 - 5,6 W díky EC motoru.

Každé balení obsahuje 4 výměnné barevné proužky určené ke sladění ventilátoru s designem interiéru - zelený, červený, žlutý, modrý.

PROVOZ

Ventilátor běží nepřetržitě v bezhlukovém režimu a automaticky zvýší výkon, pokud čidlo zaznamená přítomnost v místnosti. Po vypnutí ventilátor běží nastavenou dobu 1- 30 minut na vysoké otáčky, následně přejde na nižší výkon. Trvalý provoz lze vypnout.

Skříň
Skříň je z ABS, barva bílá. Výtlak je směrem dozadu, průměr výtlačného hrdla je 99 mm. Montáž je na stěnu nebo do podhledu. Ventilátory obsahují v balení zpětnou klapku, kterou je možné použít, pokud je ventilátor v přerušovaném chodu.

Oběžné kolo
Oběžné kolo je radiální s dopředu zahnutými lopatkami, nalisované na ose EC motoru.

Motor

Motor je EC s vysokou účinností a nízkou spotřebou. Je vybaven termopojistkou proti přetížení, max. teplota okolí je 40 ˚C. Krytí IP X4.

Svorkovnice
Svorkovnice je přístupná po demontáži čelní mřížky.

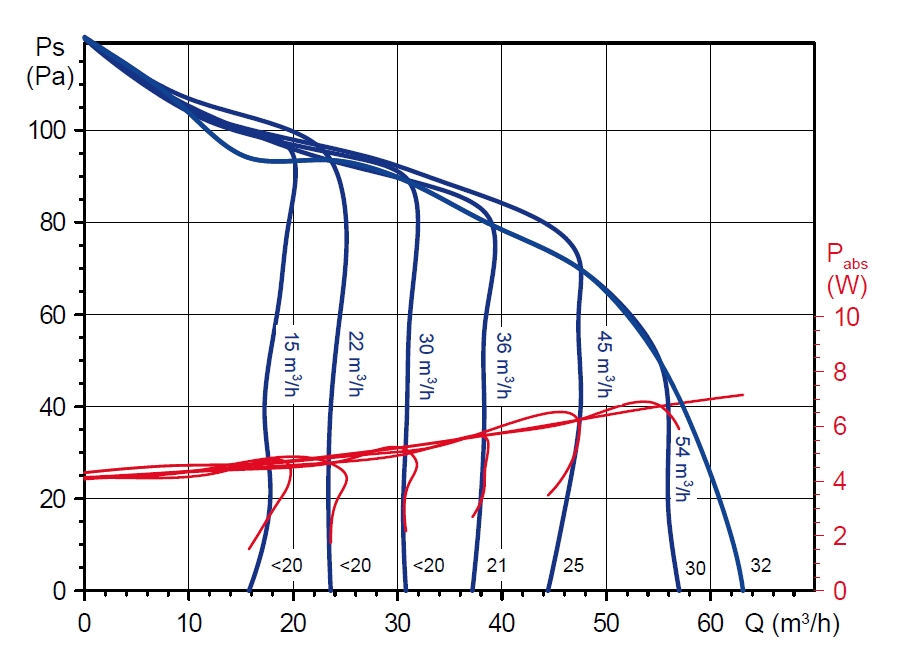

Regulace konstantního průtoku
Regulace průtoku se provádí ve dvou režimech. Trvalý chod s nárazovým větráním po sepnutí externího spínače, hygrostatu nebo infračerveného čidla. Přerušovaný chod dle nastavených otáček ventilátoru po sepnutí externího spínače nebo dle podmínek hygrostatu, infračerveného čidla a doběhu. Minimální a maximální otáčky se nastavují pomocí potenciometrů na řídící elektronice ventilátoru po sejmutí čelní mřížky.

Varianta
• D - trvalý chod s nízkým průtokem, zvýšení (boost) se provádí interním infračerveným čidlem pohybu, nastavitelný doběh 1–30 min. Přerušovaný chod zajišťuje automatické spuštění ventilátoru až po zaznamenání pohybu.

Montáž
Montáž ventilátoru se provádí na stěnu nebo do podhledu, v horizontální i vertikální poloze.

Pokyny
Ventilátory jsou vhodné pro velmi náročné interiéry, architektonická řešení.

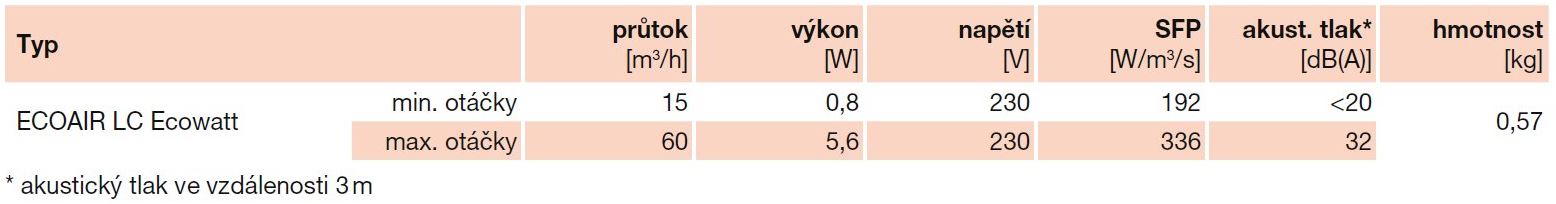

Parametry:

Provedení: 2 rychlosti + infračervené čidlo pohybu + časový doběh
Průměr napojení: 100 mm
Průtok: 60/15 m³/h
Tlak: 72 Pa
Napětí: 230 V
Příkon: 5,6/0,8 W
Druh krytí (IP): X4
Ložiska: kuličková
Umístění: stěna / strop
Způsob instalace: na omítku
Barva: bílá
Hlučnost: 32 / 20 dB(A)
