Radiální ventilátor ECOAIR DESIGN M ECOWATT

Radiální ventilátor ECOAIR DESIGN M ECOWATT

ECOAIR DESIGN M ECOWATT je vysokotlaký ventilátor do koupelny pro odvětrávání pomocí dlouhého potrubí nebo odvodem do šachty. Lze umístit do stropu. Vhodný je pro větrání místností s nepravidelým používáním a prostor s problémy s vlhkostí.

PŘEDNOSTI

Je malý, díky chytré konstukci lze vyměnit za axiální ventilátor bez nutnosti vysekávat větší díru do zdi. Ventilátor zasunete do potrubí o průměru 100 mm a následně jen přišroubujete do hmoždinek, nebo přilepíte pěnou. Na rozdíl od jiných radiálních "krabicových" ventilátorů na omítku ECOAIR DESIGN M ECOWATT ma na zdi jen mřížku (krycí desku).

Varianty ventilátorů ECOAIR DESIGN ECOWATT:

• S - trvalý chod s nízkým průtokem, zvýšení (boost) se provádí externím spínačem
• T - trvalý chod s nízkým průtokem, zvýšení (boost) se provádí externím spínačem, nastavitelný doběh 1–30 min.
• H - trvalý chod s nízkým průtokem, zvýšení (boost) interním čidlem vlhkosti, nastavitelný doběh 1–30 min.
• M - trvalý chod s nízkým průtokem, zvýšení (boost) se provádí tahovým spínačem ve ventilátoru nebo interním čidlem vlhkosti, nastavitelný doběh 1–30 min.

ECOAIR DESIGN M ECOWATT má velmi nízký příkon rovnající se slabé LED žárovce: 1,5 - 4,3 (7,2) W (boost) díky EC motoru.

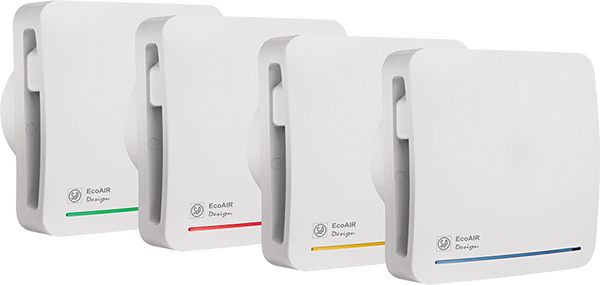

Každé balení obsahuje 4 výměnné barevné proužky určené ke sladění ventilátoru s designem interiéru - zelený, červený, žlutý, modrý.

PROVOZ

Ventilátor běží nepřetržitě v bezhlukovém režimu a automaticky zvýší výkon, pokud relativní vlhkost v místnosti překročí nastavitelnou hodnotu v rozmezí 60 - 90 % rel. vlhkosti. Manuálně zvýšit výkon lze také tahovým vypínačem. Před přepnutím na nižší výkon, ventilátor běží naplno po dobu doběhu nastavitelného na 1 - 30 minut.

Pro trvalý provoz ventilátoru je k dispozici 6 rychlostí s konstantním průtokem. Průtok je udržován nezávisle na tlakových ztrátách v potrubí.

Skříň

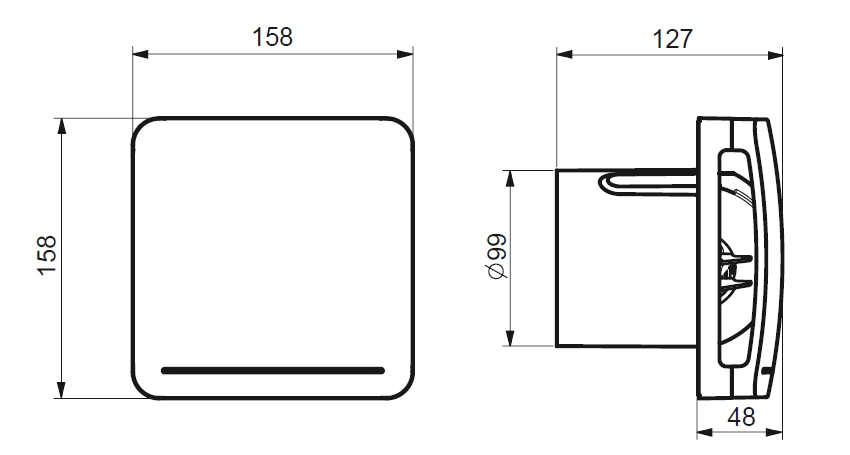

Skříň je z ABS, barva bílá. Výtlak je směrem dozadu, průměr výtlačného hrdla je 99 mm. Montáž je na stěnu nebo do podhledu.

Oběžné kolo
Oběžné kolo je radiální s dopředu zahnutými lopatkami, nalisované na ose EC motoru.

Motor

Motor je EC s vysokou účinností a nízkou spotřebou. Je vybaven termopojistkou proti přetížení, max. teplota okolí je 40 ˚C. Krytí IP X4.

Svorkovnice

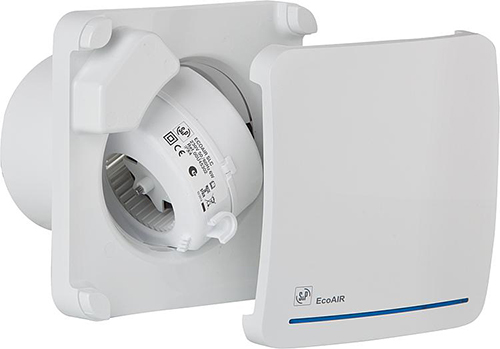

Svorkovnice je přístupná po demontáži čelní mřížky.

Regulace konstantního průtoku
Regulace konstantního průtoku se provádí přepnutím DIP přepínačů na desce tištěného spoje. Možná nastavení jsou 15, 22, 30, 36, 45 nebo 54 m3/h.

Varianta
• M - trvalý chod s nízkým průtokem, zvýšení (boost) se provádí tahovým spínačem ve ventilátoru nebo interním čidlem vlhkosti, nastavitelný doběh 1–30 min.

Montáž
Montáž ventilátoru se provádí na stěnu nebo do podhledu, v horizontální i vertikální poloze.

Pokyny
Ventilátory jsou vhodné pro velmi náročné interiéry, architektonická řešení.

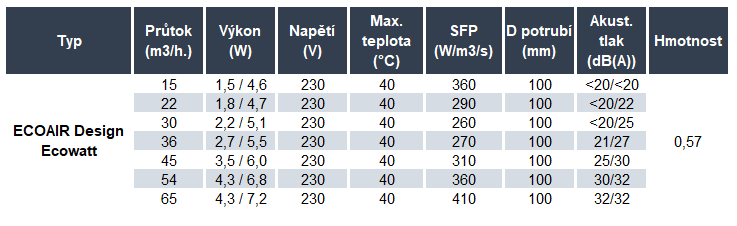

Parametry:

Provedení: standard, 2 rychlosti
Průměr napojení: 100 mm
Průtok: 15 - 65 m³/h
Tlak: 120 Pa
Napětí: 230 V
Příkon: 1,5/4,6 - 4,3/7,2 W
Druh krytí (IP): X4
Ložiska: kuličková
Umístění: stěna / strop
Způsob instalace: na omítku
Barva: bílá
Hlučnost: 20 - 32 dB(A)
