Regulátor otáček je určen pro modulační řízení otáček u ventilátorů do výkonu 400W (1,8A). Na jeden regulátor je možno připojit více ventilátorů paralelně, pokud celková kapacita ventilátorů nepřesáhne 400W. Regulátor je opatřen vyměnitelnou pojistkou. Tělo regulátoru je vyrobeno z hmoty ABS v bílé barvě.

Montáž

Regulátor, vhodný k umístění do zdi (do běžné krabičky, není součástí balení), je určen pro udržení a regulování otáček všech jednofázových motorů. Rychlost otáček závisí na regulaci napájecího napětí od 60 do 230V.

Rozměry: 78 x 78 x 63 mm

Zapojení

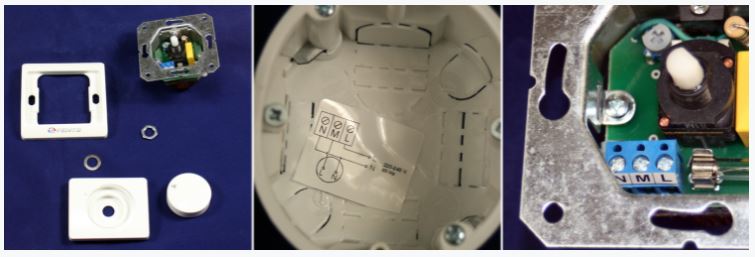

Zapojení je velice jednoduché. Regulátor rozeberete následujích způsobem. Nejdříve vyjmete kolečko regulátoru, poté povolíte matičku a vyjmete podložku. Tím se Vám uvolní kryty regulátoru, které snadno vyjmete. Uvnitř krabičky do omítky najdete schéma zapojení regulátoru viz obr. 2. Do regulátoru zapojíte z jedné strany fázový vodič (220V) k písmenu "L" a z druhé strany ho vyvedete z písmena "M" a zapojíte na potřebnou pozici na ventilátoru, který chcete regulovat. Nulový vodič "N" je společný, takže ho zapojíte jak do ventilátoru, tak regulátoru. V zadní části regulátoru je ještě regulační kolečko, které slouží k nastavení citlivosti předního hlavního potenciometru.
