Rekuperační jednotka Atrea Duplex Pro-V

Rekuperační jednotka Atrea Duplex Pro-V

Kompaktní větrací jednotka s rekuperací tepla určená k centrálnímu rovnotlakému větrání rodinných domů nebo bytů. Varianta Pro-V je nástěnném provedení.

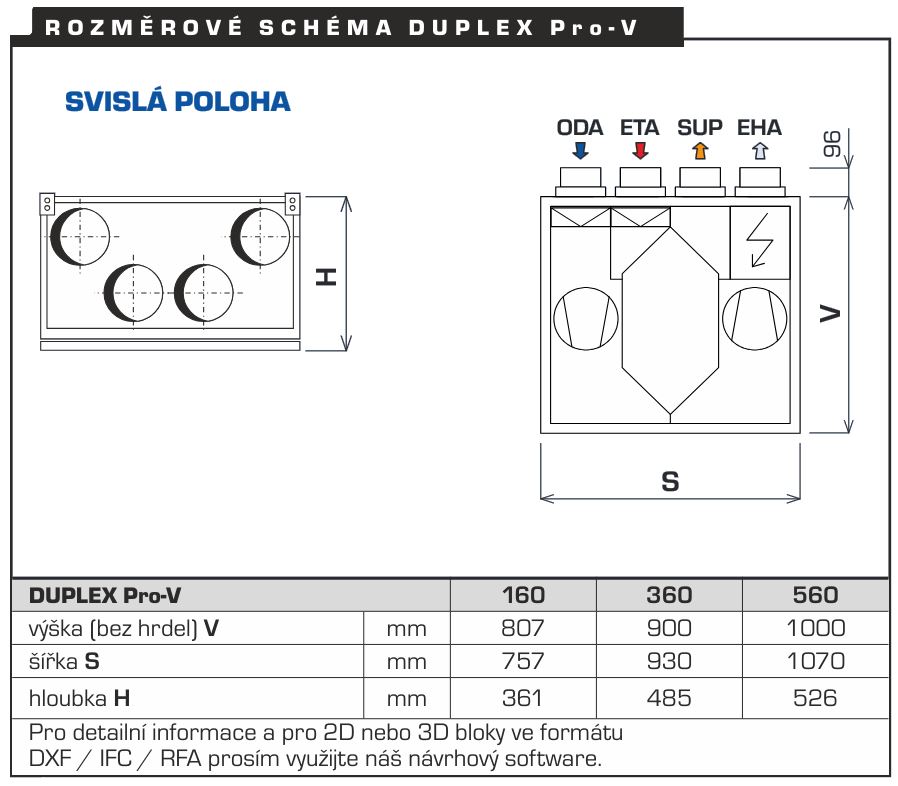

Popis jednotek

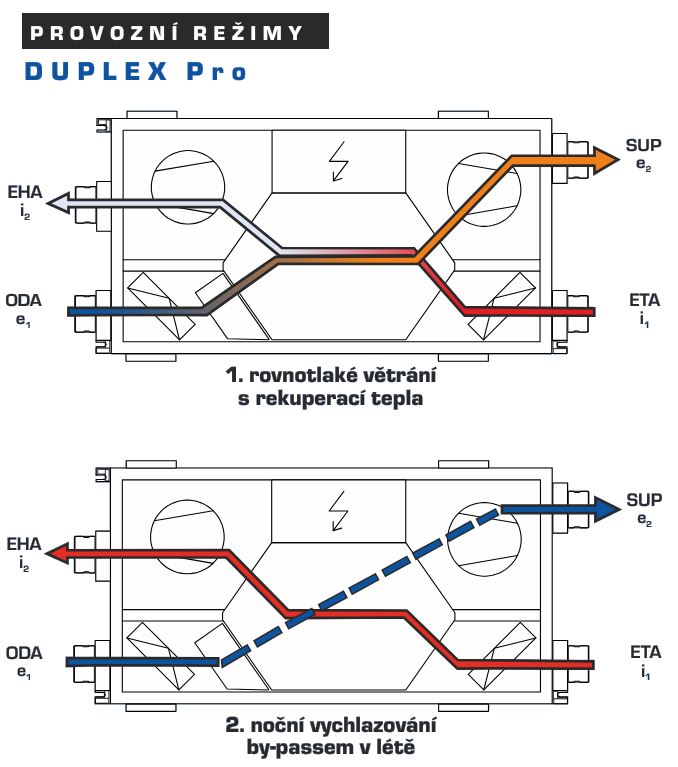

Jednotky jsou vyráběny v podstropní (Pro) a nástěnné (Pro-V) variantě. Každá z variant je k dostání ve třech výkonových verzích. Srdce jednotky tvoří deskový rekuperační výměník pro zpětné získávání tepla s vysokou účinností rekuperace. Průtok vzduchu zajišťují vysoce účinné radiální ventilátory EBM. Součástí jednotky jsou výsuvné filtry pro filtraci čerstvého a odváděného vzduchu. Jednotka je vybavena by-pass klapkou, která umožňuje obtok rekuperačního výměníku v letním období.

Přednosti jednotek PRO/PRO-V
• Velmi nízký hluk do okolí
• Účinnost rekuperace až 93%
• Podstropní varianty s velmi nízkou zástavbovou výškou
• Výměna filtrů bez nutnosti otevírání dveří
• Splňují energetickou třídu A+
• Připojovací hrdla bez tepelných mostů
• Integrovaná by-pass klapka se servopohonem
• Variabilní umístění hrdel u podstropní varianty Pro

Jednotky splňují:
• Nařízení komise EU č. 1253/2014 (Ecodesign) platné od roku 2018
• Energetická třída jednotek dle 1253/2014 A+ (pro průměrné klima)

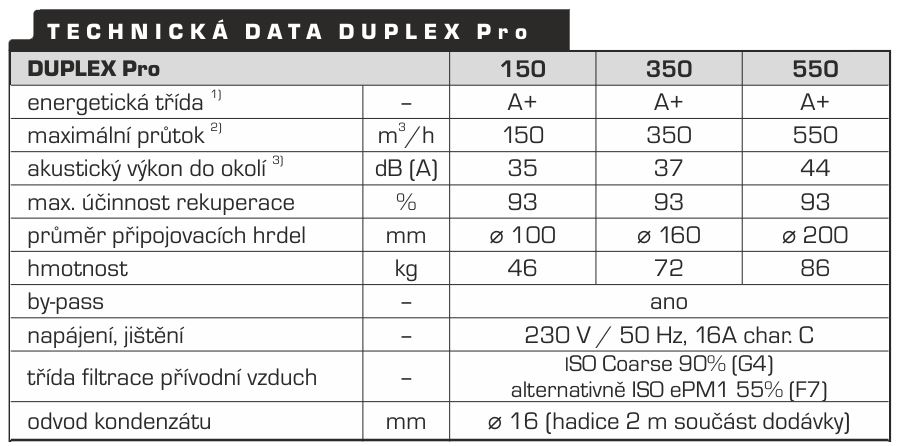

Základní popis
Jednotky nachází uplatnění v systémech pro komfortní větrání rodinných domů, bytů, případně kanceláří nebo menších komerčních prostor. Dodávají se v podstropní variantě (DUPLEX Pro) a ve variantě pro nástěnnou montáž (DUPLEX Pro-V). Skříň jednotky je řešena jako sandwich konstrukce ve složení vnější lakovaný pozinkovaný plech (RAL 9010) – tepelná a akustická izolace (minerální vata tl. 30 mm, třída reakce na oheň A2/A1) – vnitřní pozinkovaný plech.
Jednotky jsou osazeny dvěma radiálními ventilátory, protiproudým plastovým rekuperačním výměníkem pro zpětné získávání tepla, filtrací vzduchu na přívodu a odvodu vzduchu s třídou filtrace Coarse 90% (G4) nebo ePM1 55% (F7), automaticky ovládanou by-pass klapkou se servopohonem a regulačním modulem se svorkovnicí.
Jednotka má připravené napojení pro odvod kondenzátu, variabilní připojovací hrdla s potlačením tepelných mostů, výměnu filtrů přes samostatná dvířka, přístup pro potřeby servisu a k rekuperačnímu výměníku přes plně otevíratelné dveře.
Dodávka je možná s několika typy regulačních modulů:
– Základní typ .CP umožňuje plnohodnotné ovládání pomocí dotykového ovladače, nastavení výkonu dle kalendáře a řízení podle čidla kvality vzduchu (nejčastěji CO ). 2
– Pokročilý typ .aM umožňuje ovládání pomocí dotykových ovladačů, mobilní aplikace nebo přes PC. Umožňuje připojení širokého příslušenství jako jsou zónové klapky, čidla kvality vzduchu, ohřívače a další…

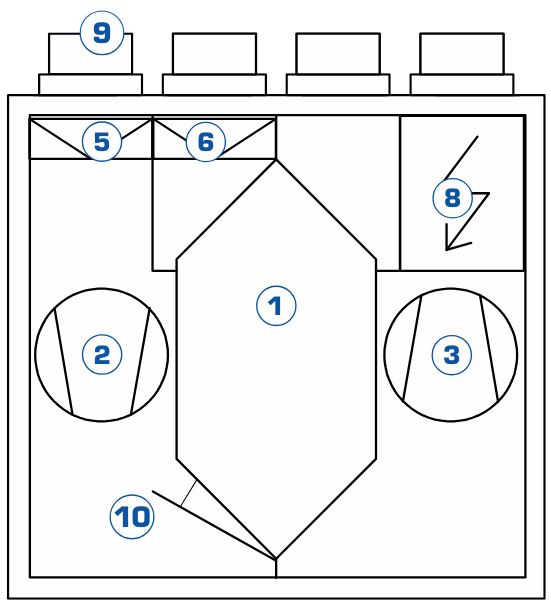

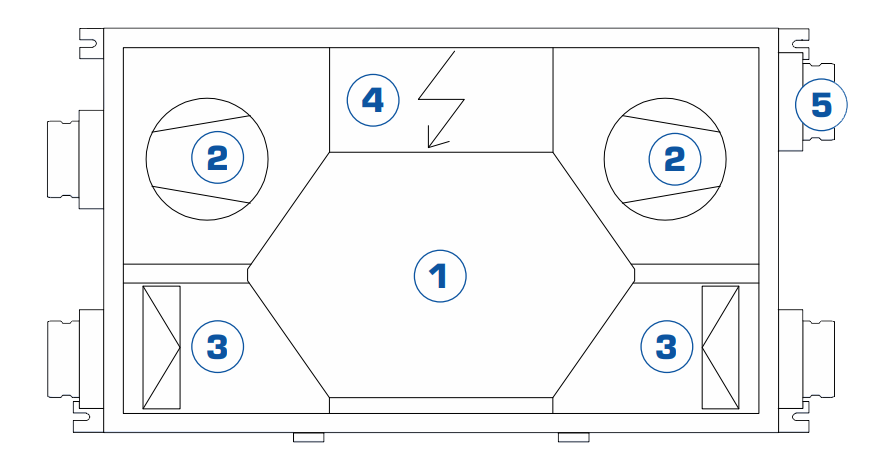

Legenda:
1 Protiproudý deskový rekuperátor
2 Ventilátor přiváděného vzduchu
3 Ventilátor odváděného vzduchu
4 Ventilátor přiváděného nebo odváděného vzduchu (dle konkrétní orientace)
5 Filtr čerstvého vzduchu
6 Filtr odváděného vzduchu
7 Filtr čerstvého nebo odváděného vzduchu (dle konkrétní orientace)
8 Regulace s připojovací svorkovnicí
9 Připojovací hrdla se speciálním límcem proti tepelným mostům
10 Klapka by-passu se servopohonem
11 Alternativní polohy hrdel

V rámci dotačního programu Nová zelená úsporám - program HOUSEnerg  modernizačního fondu je možné žádat o finanční podporu na systém řízeného větrání se zpětným získáváním tepla. Vzduchotechnické jednotky Pro a Pro-V splňují podmínky pro možnost čerpání podpory v programu Nová zelená úsporám (podoblast B a C.4)*. *Podle podmínek ze září 2023

REGULACE CP – ZÁKLADNÍ MODUL REGULACE

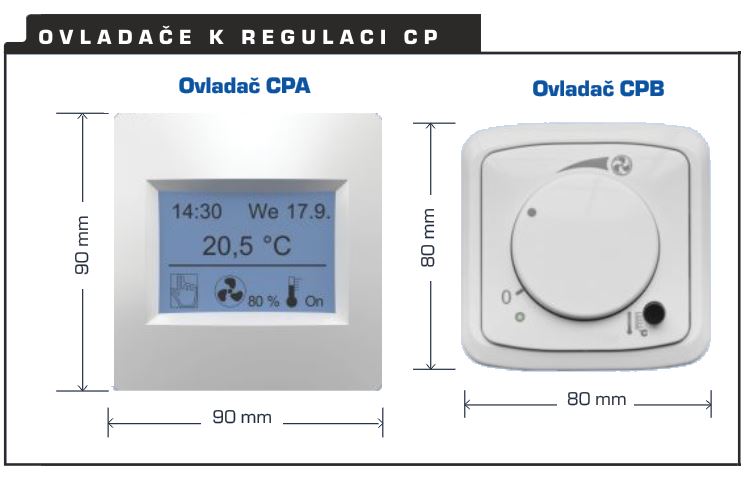

Základní, ale komfortní regulace nabízí intuitivní ovládání a širokou škálu nastavitelných parametrů. Systém umožňuje připojení externího vstupu pro zvýšení výkonu větrání (signály z místností, např. WC, koupelna, kuchyň), vstup 0–10 V pro řízení výkonu podle čidel kvality vzduchu (CO , rH). 2 Rovněž je možné připojit integrovatelný, nebo externí elektrický předehřívač (pro ochranu rekuperačního výměníku před namrzáním) i dohřívač vzduchu (pro dosažení požadované teploty přiváděného vzduchu). Regulace dále poskytuje možnost ovládání uzavíracích klapek na přívodu i odtahu. Unikátnost systému podtrhuje nástěnný digitální dotykový ovladač CPA. Jako alternativu k dotykovému ovladači je možné použít jednoduchý mechanický ovladač CPB.

REGULACE aMOTION – POKROČILÝ MODUL REGULACE
Hlavní funkce regulačního modulu aMotion:
• Možnost nastavení výkonu větrání a dalších parametrů dle týdenního programu
• Plynulé řízení EC ventilátorů s možností regulace výkonu na základě měření průtoku vzduchu přímo v jednotce (varianta regulace CF – control flow)
• Automatické ovládání by-pass klapky (obtok rekuperačního bloku) na základě uživatelem požadované teploty
• Autonomní protimrazová ochrana rekuperačního výměníku
• Navýšení výkonu větrání (BOOST) na základě signálu z tlačítek (kuchyň, koupelna nebo WC) s volitelným zpožděním a doběhem
• Spojité řízení elektrického předehřívače a elektrického nebo vodního ohřívače
• Ovládání uzavíracích klapek na potrubí pro přívod čerstvého a odvod odpadního vzduchu
• Ovládání zónových klapek na přívodu a odvodu (přednostní odsávání kuchyně)

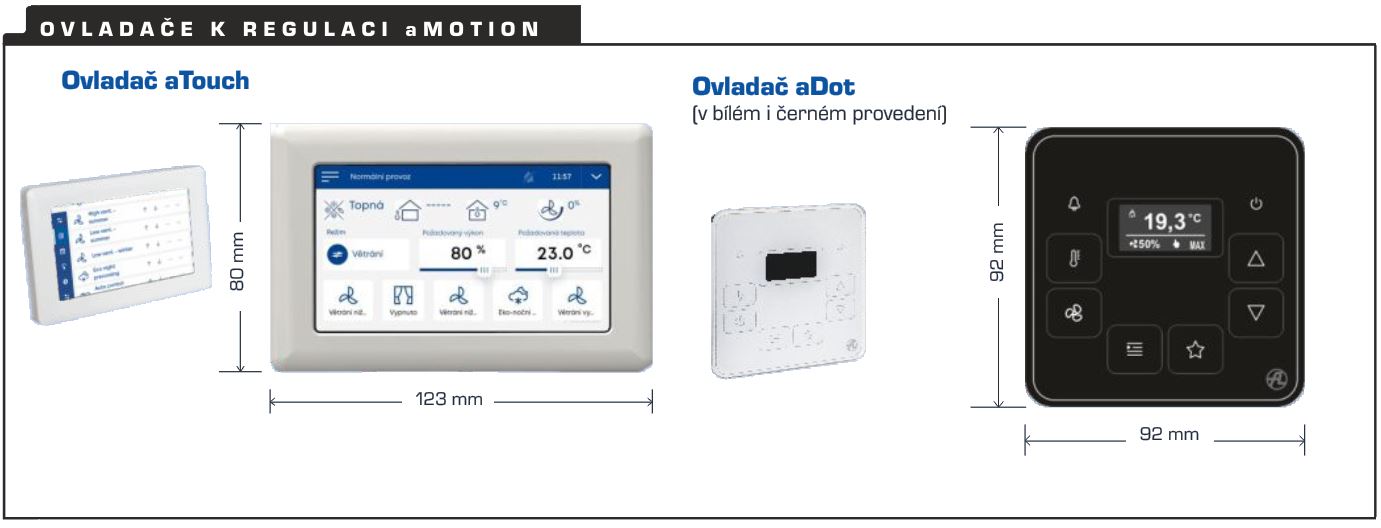

Jednotky s regulačním modulem aMotion je možné ovládat několika způsoby:

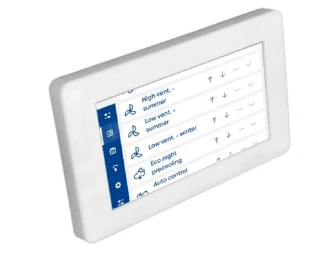

a) Ovladač aTouch – jedná se o nástěnný ovladač s velikostí dotykového displeje 4,3“. Ovladač umožňuje provádět veškerá uživatelská nastavení.

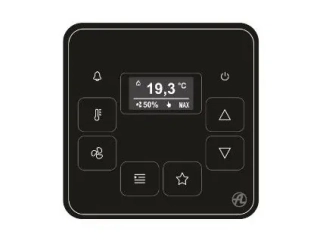

b) Ovladač aDot – jedná se o zjednodušený nástěnný dotykový ovladač. Ovladač umožňuje provádět nejdůležitější uživatelská nastavení.
c) Bez ovladače pomocí počítače nebo mobilního telefonu přes vestavěný webserver nebo přes cloud službu aSpace.
d) Bez ovladače na základě měřené hodnoty z čidel kvality vzduchu
(CO , vlhkost, VOC) nebo na základě detekce některého z BOOST 2 tlačítek.
e) Pomocí nadřazeného systému, standardně pomocí protokolu
Modbus TCP.
Jednotlivé varianty ovládání a) až e) je možné mezi sebou kombinovat
