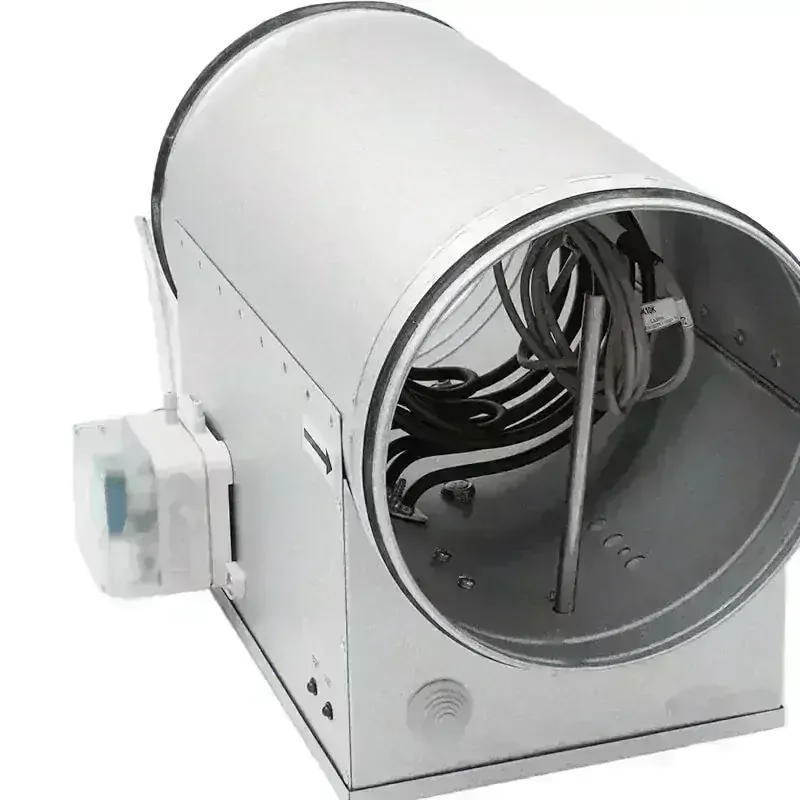

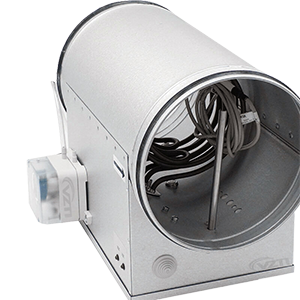

ECH NI PTX/PSX je řada elektrických potrubních ohřívačů s vestavěným automatizovaným systémem, vybaveným regulátorem výkonu ohřívače, snímačem průtoku (PTX) a tlakovým spínače (PSX).

Popis

Elektrické ohřívače jsou určeny k ohřevu čistého vzduchu. Pouzdro je vyrobeno z aluzinku, odolného vůči vysokým teplotám. Topná tělesa jsou vyrobena z nerezové oceli. Ohřívač má 2 bezpečnostní termostaty a šroubovací svorky a připojovací nástavce jsou opatřeny těsněním. Ohřívače lze instalovat v horizontální i vertikální poloze. Maximální výstupní teplota je 50°C

Použití

Potrubní ohřívače se používají k ohřevu čistého vzduchu v komfortních větracích instalacích, zejména na podzim a v zimě, a také v průmyslových instalacích, které vyžadují konstantní teplotu přiváděného vzduchu. Ohřívače ECH lze použít také jako primární nebo sekundární ohřívače, doplňující instalace na bázi větracích jednotek s rekuperací tepla.

Konstrukce

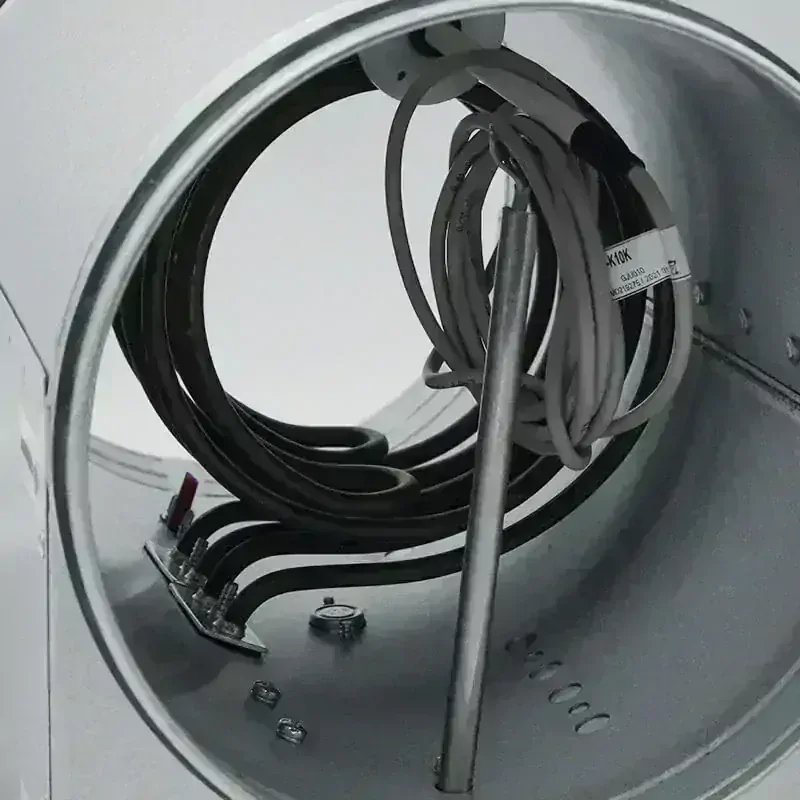

Plášť ohřívače je vyroben z ocelového plechu potaženého kvalitním aluzinkovým povlakem, který zaručuje vysokou odolnost proti korozi.Připojovací nástavce jsou vyrobeny s negativní tolerancí a mají těsnění z EPDM. Topná tělesa jsou vyrobena z nerezové oceli AISI 304.

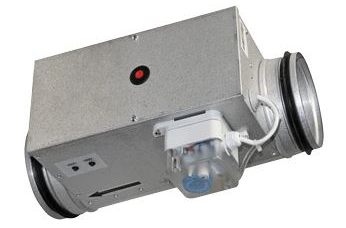

Odbočná krabice má krytí IP44.

Instalace

Ohřívače lze instalovat v libovolné poloze, s výjimkou připojovací krabice směrem dolů. Pokud existuje možnost náhodného kontaktu s topnými články, je třeba použít vhodné kryty. Rychlost vzduchu proudícího ohřívačem nesmí být menší než 1,5 m/s. Proudění výbušných nebo agresivních plynů je zakázáno. Ohřívače lze použít pouze k ohřevu čistého vzduchu. Zařízení určená pro vnitřní instalace.

Elektrické připojení

Elektrické připojení musí provést kvalifikovaný elektrikář v souladu s platnými národními a mezinárodními předpisy. Zdroj a napájecí kabel musí odpovídat údajům na typovém štítku ohřívače. Jistič je třeba vybrat podle technických údajů. Ohřívač musí být uzemněn.

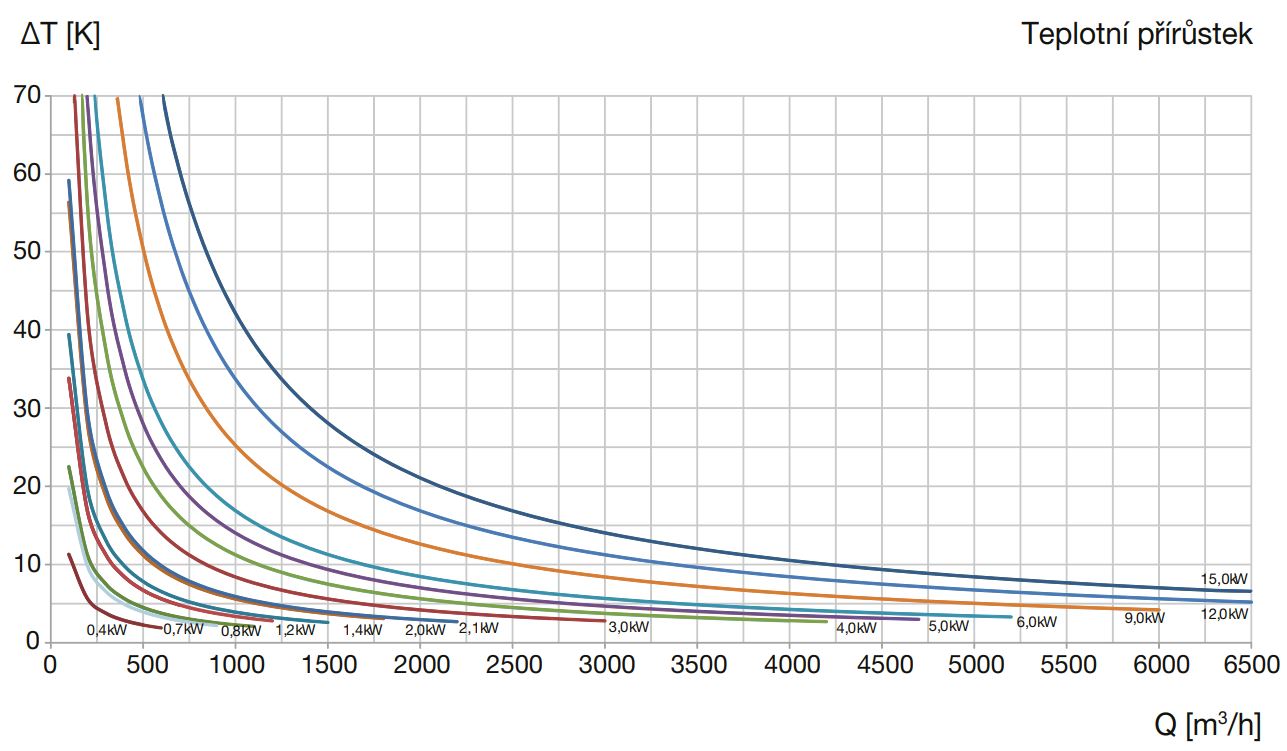

Graf teplotního přírustku při daném výkonu ohřívače a průtoku vzduchu
