Příklad objednávky:

MBE R2 125 / 1,2

125 - průměr napojení kruhového potrubí

1,2 - výkon elektrického ohřevu

Informace

• skříň z galvanizovaného plechu, obsahuje svorkovnici, vnitřní instalaci a regulátor topného výkonu včetně chladiče výkonového prvku
• topné tyče jsou z nerezové oceli
• je vybaven dvěma termostaty, pracovním (60°C) a bezpečnostním (vypíná při 120°C)

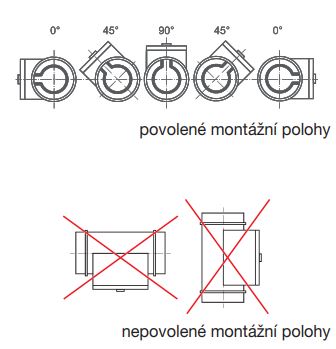

• tlačítko resetu bezpečnostního termostatu je umístěno na skříni, při montáži je nutno umístit ohřívač s ohledem na revizní činnost
• plynulá regulace se provádí přivedením regulačního napětí s rozsahem 0–10 V v závislosti na regulační odchylce nebo vestavěným regulátorem teploty
• ohřívač je vybaven vlastním regulátorem teploty se vstupy pro čidla TGBK
• regulátor umožňuje připojení s regulační jednotkou Unireg^®, případně s kompletní regulací Digireg^®

Technické parametry

• řídicí napětí 0 až 10 V DC
• odebíraný proud při řídicím napětí 10 V do 10 mA
• rozsah řídicího napětí pro 0–100 % výkonu ohřívače je cca 1,9 až 9,6 V
• tepelná ztráta na chladičích max. 0,6% výkonu ohřívače (bližší údaje na vyžádání)
• provozní teplota na chladičích (při teplotě okolí 40 °C) je do 85 °C
• maximální teplota na chladičích s elektronickým omezením při nedostatečném chlazení do 100 °C
• perioda spínání ohřívače cca 20 s
• řídicí obvod je galvanicky oddělen od síťového napětí, zachovává podmínky pro obvody SELV
• pro řidicí systémy, které nemohou dodat řídicí napětí s proudem 10 mA, je k dispozici převodník PS-21
• krytí IP43
• montují se za ventilátor ve směru průtoku vzduchu, mezi ventilátor a ohřívač je nutno vložit cca 1 m potrubí
• při vypnutí ventilátorů smějí klapky v systému zavřít až po dochlazení tyčí, v opačném případě hrozí poškození ohřívače a ostatního zařízení.
• Pozor! Elektrický ohřívač musí mít pro zachování správné funkce minimální rychlost přes topné spirály 1,5 m/s. Při nedodržení této rychlosti se topné spirály přehřívají a vypíná termoochrana ohřívače. Tím se zásadně snižuje životnost topných spirál.

 Upozornění

Při vypnutí VZT systému musí být pro ochlazení topných tyčí zajištěn doběh ventilátoru se zpožděním minimálně 2 minuty. V opačném případě hrozí poškození ohřívače a ostatních zařízení.
